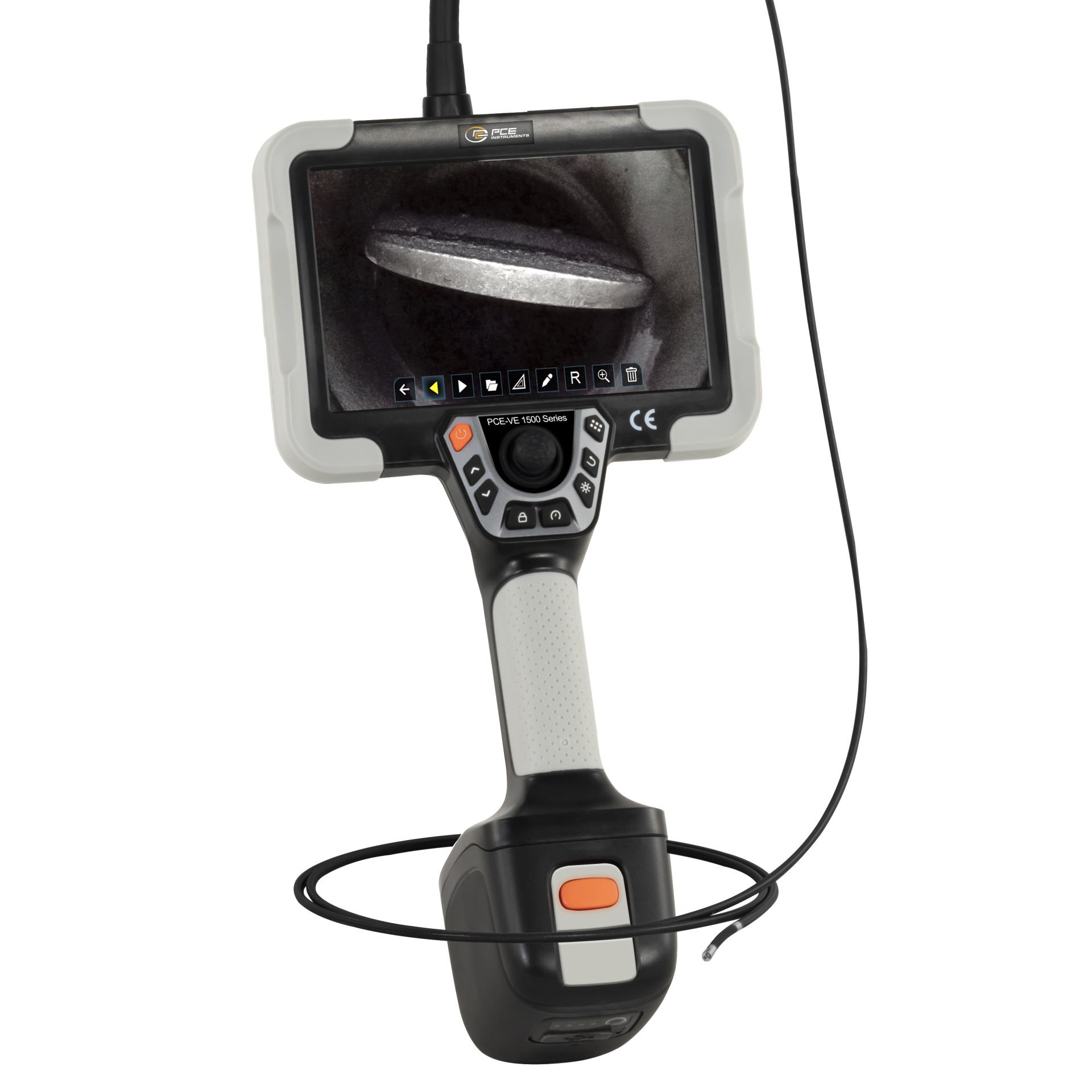

Videoendoskop PCE-VE 1500-38200

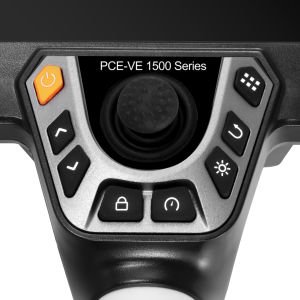

Videoendoskop PCE-VE 1500-38200, teknik bileşenlerin incelenmesi için geliştirilmiştir. Videoendoskobun sadece 3.8 milimetre kalınlığındaki endoskop kablosu ile motorların, dişlilerin, fanların, valflerin ve diğer bileşenlerin mevcut durumu içeriden de görüntülenebilir ve değerlendirilebilir. Yüksek çözünürlüklü dijital kamera ön kısma yerleştirilmiştir ve 120 derecelik çok geniş bir görüş açısına sahiptir. Kameranın etrafına görüş alanının farklı parlaklık seviyelerinde aydınlatılabildiği altı LED yerleştirilmiştir. Esnek kamera hortumu, kameranın yerleştirildiği uçtan bağlantı alanındaki kalın bölüme kadar yaklaşık 1.88 metre uzunluğundadır ve bu uzunluk boyunca çap sadece 3.88 mm’dir. Bu özellikleri sayesinde Videoendoskop, çok küçük açıklıklarda bile kullanılabilir. Endoskop kablosu incelenecek alana yönlendirildikten sonra kameranın konumu itme, çekme ve döndürme yoluyla ayarlanabilir. Buna ek olarak, mevcut konum hareket etmek için yeterli alan sağlıyorsa ayrı olarak hareket ettirilebilen kamera başlığı joystick kullanılarak her yöne bükülebilir. Videoendoskop yardımıyla bileşenlerin içindeki pek çok ayrıntı tahribatsız bir şekilde incelenebilir. Kontrol edilebilir esnek kamera başlığı 46 milimetre uzunluğundadır. Kamera başlığı 90 derece büküldüğünde yaklaşık 35 milimetrelik bir bükülme yarıçapına sahiptir. 1 megapiksel kameralı Videoendoskop ile görüntü görüntüleme formatı 1280 x 720 piksel ya da 640 x 480 piksel olarak ayarlanabilir. 640 x 480 piksellik ekranın kullanılması halinde görüntünün yan kenarları görüntülenen menü sembolleriyle kaplanmaz. Videoendoskop ile kaydedilen görüntülerin görüntü kalitesi, 480, 720 ve 1080 piksel görüntü yüksekliği arasında seçilebilir. Görüntüleme ve görüntü depolama için farklı formatlar seçildiğinde format farklılığından dolayı görüntünün üst ve alt ya da sağ ve sol kısımları çıkarıldığı için görüntü bölümleri farklılaşabilir. Öte yandan, dondurma (freeze) fonksiyonu kullanılarak kaydedilen görüntülerde ekran için ayarlanan format benimsenir. PCE-VE 1500 serisinin en önemli özelliklerinden biri olarak kapsamlı görüntü işaretleme Bu serideki Videoendoskoplar, çekilen görüntülerin işaretlenmesi için uygun seçenekler sunar. Örneğin, görüntü ayrıntıları dokunmatik ekranda kolay bir şekilde daire içine alınabilir ya da oklarla işaretlenebilir. Bunun haricinde, görüntüye metin de eklenebilir. Kayıtlar, ek ekipman olmadan doğrudan sahada değerlendirilebilir, işaretlenebilir ve net bir şekilde atanabilir. Videoendoskobun kullanımı joystick, dokunmatik ekran ve fonksiyon tuşları sayesinde son derece basittir. Seride yer alan çeşitli Videoendoskop modelleri, yalnızca kameraların çözünürlükleri ve görüş yönleri ile endoskop kablolarının çapları ve uzunlukları bakımından farklılık gösterir. Videoendoskop, iki kilogramın biraz üzerindeki ağırlığı ile kısa işlemler sırasında tek elle tutulabilir. Videoendoskop, omuz askısı ile taşınabileceği gibi bir tripoda takılabilir ya da inceleme alanının yanına yerleştirilebilir ya da asılabilir. Motorlu değiştirilebilir endoskop kablosu Bu Videoendoskop serisinin bir diğer özelliği de kamera başlığını kontrol etmek için kullanılan motordur. Motor, kamera kablosu ve kamera bütün bir ünite olarak tasarlanmıştır; böylece, Videoendoskoba bağlantı hızlı ve kolay bir şekilde gerçekleşir. Kamera ünitesi Videoendoskoba kolay ve güvenli bir şekilde takılabilir ve gerektiğinde tekrar çıkarılabilir. Kamera kontrolü için joystick Joystick, kamera başlığının yönünü ve dolayısıyla kameranın görüş yönünü değiştirmek için kullanılabilir. Joystick, hareketli kamera başlığını belirtilen yönde büker. Bazı yerlerde 180 dereceden fazla bükme açıları mümkündür. Joystick, Videoendoskobu tutan elin bir parmağıyla hareket ettirilebilecek şekilde tutma kolunun üzerine yerleştirilmiştir. Dokunmatik ekran fonksiyonları Videoendoskobun büyük dokunmatik ekranı, pek çok menüye ve özel fonksiyona kolay erişim sağlar. Videoendoskobun sunduğu bazı fonksiyonlar, dokunmatik ekran sayesinde gerçekleştirilebilir. Bu fonksiyonlar arasında parmakla ya da kalemle ayrıntıları daire içine almak ya da metin yazmak yer alabilir. Metin girişi için klavyelerin görüntülenmesi ve kullanılması bile yalnızca dokunmatik ekran aracılığıyla çalışır. Yakınlaştırma: Ekranda görüntülenen görüntüler dijital olarak birkaç kat büyütülebilir. Bunu yapmak için görüntüye iki kez dokunun ya da parmağınızla çekin. Görüntüyü parmakla hareket ettirerek sadece büyütülmüş bölüm değil yakınlaştırılmış görüntünün tamamı doğrudan Videoendoskop üzerinde kontrol edilebilir. Resim içinde resim: İncelenen nesnenin mevcut görüntüsü, resim içinde resim fonksiyonu kullanılarak Videoendoskopta kayıtlı bir görüntüyle hemen karşılaştırılabilir. Kaydedilen görüntü varsayılan olarak büyük görünür ve sağ üstteki daha küçük canlı görüntünün üzerine bindirilir. Her iki görüntü de birbirinden çekilerek yakınlaştırılabilir. Küçük görüntüye iki kez dokunulduğunda bu, tam ekran görüntüye dönüşür ve önceden büyük olan görüntü küçük olarak görüntülenir. Izgara: Izgaranın gösterilmesi, küçük görüntü kesitlerinin hedeflenen karşılaştırmalarına olanak tanır. Izgara, Videoendoskoptaki mevcut görüntüyü eşit uzunluk ve genişlikte 29 dikdörtgene böler. Izgara etkinleştirildiğinde bu kaydedilen görüntülere de uygulanır. Filigran: Görüntüler için ızgara ve tarih-saat damgası haricinde kullanıcıya özel etiketler de Videoendoskoptaki filigran menüsü aracılığıyla etkinleştirilebilir. Tarih-saat damgası, görüntünün alt kenarının ortasında küçük kırmızı harflerle görünür. Kullanıcıya özel resim damgaları için metin rengi, metin boyutu ve metin konumu ayarlanabilir. Bu damgalar, incelenen nesnenin tanımlamalarını kaydedilen her görüntüye aktarmak için kullanılabileceği gibi kaydedilen görüntülere yorum eklemek için de kullanılabilir. Dondurulan görüntüleri işaretleme: Dokunmatik ekrandaki kilit simgesine dokunarak görüntüyü “dondurduktan” sonra Videoendoskopta ilgili düzenleme menüsü etkinleştirilir. Kalem simgesi etkin olduğunda parmakla ya da bir kalemle görüntü üzerine basit işaretler çizilebilir. Seçilen görüntü daha sonra geçerli ad altında ya da ek bir görüntü olarak kaydedilebilir. Rapor fonksiyonu: Rapor fonksiyonu ile Videoendoskop üzerinde DIN A4 formatında PDF olarak rapor oluşturulabilir. Kaydedilen görüntülerden en fazla yirmi tanesi bu raporlara eklenebilir ve başlıklandırılabilir. Arayüzler Videoendoskopta bulunan arayüzler şunlardır: USB-A, USB-C, mini HDMI, ses, WiFi ve 128 GB’a kadar SD kartlar için hafıza kartı girişi.
