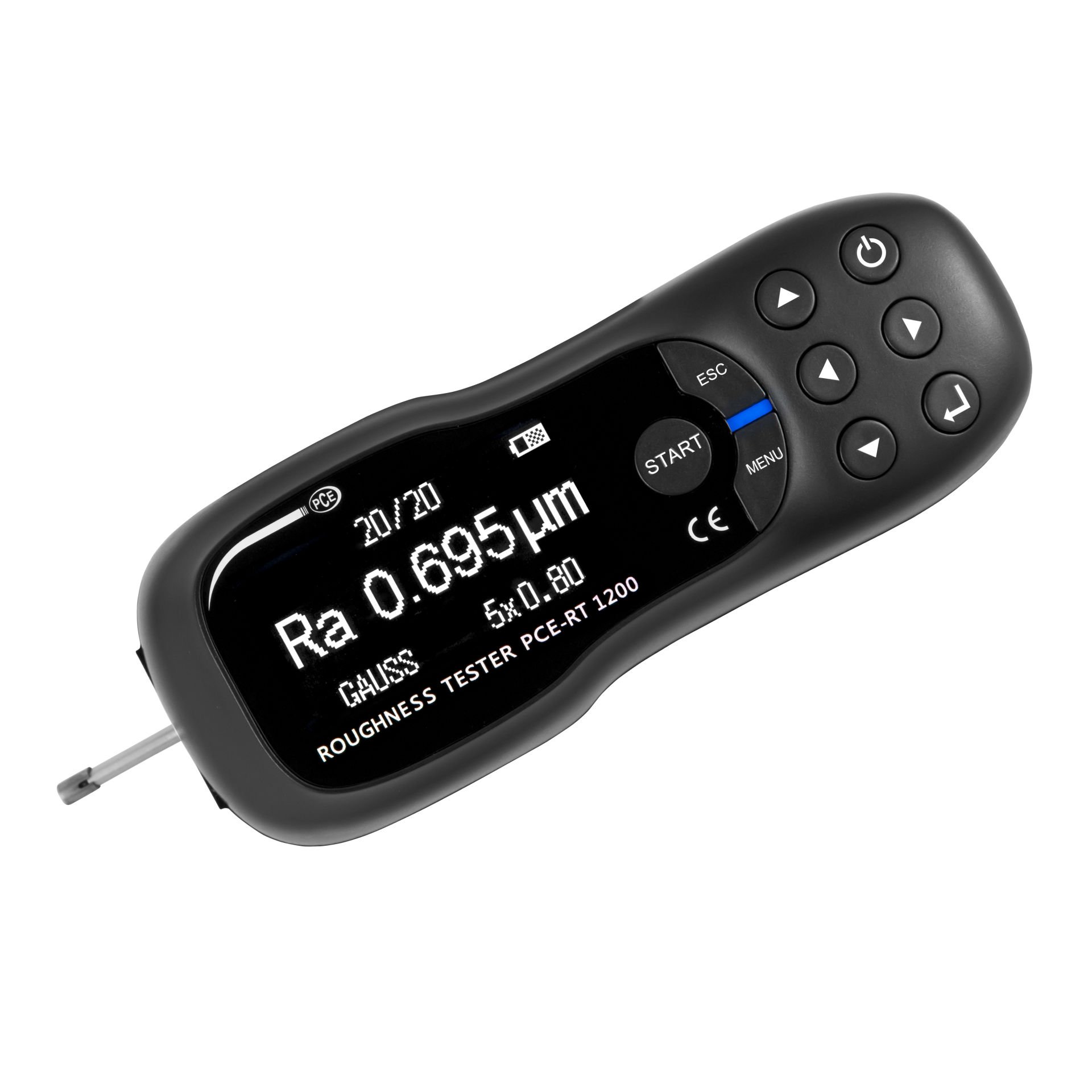

Yüzey Ölçüm Cihazı PCE-RT 1200

Yüzey Ölçüm Cihazı PCE-RT 1200 Taşınabilir / Ra, Rz, Rq ve Rt’nin hızlı tespiti / Büyük OLED ekran / Mikro USB arayüzü / Kalibrasyon plakası ve pürüzlülük standardı dahil / Ölçüm yazılımı / Sabit lityum iyon pil Yüzey ölçüm cihazı PCE-RT 1200, yüzey pürüzlülüğünü belirlemek için kullanılır. Yüzey ölçüm cihazı, mobil kullanım sağlayan kompakt ve taşınabilir bir ölçüm cihazıdır. Yüzey ölçüm cihazı, güç kaynağı olarak güçlü bir pil kullandığından doğrudan yerinde ölçümler gerçekleştirebilir. Yüzey ölçüm cihazı, laboratuvarda, üretimde ve yüzey pürüzlülüğünün belirlenmesi gereken her yerde kullanılabilir. Ölçüm değerleri, yüzey ölçüm cihazının kolay okunabilir OLED ekranında doğrudan görüntülenir. Yüzey ölçüm cihazında 20 ölçüm değeri kaydedilebilir ve sonrasında bu ölçüm değerleri mikro USB arayüzü aracılığıyla okunabilir. Bunu yapmak için, USB kablosu gibi teslimat içeriğinde yer alan yazılım kullanılabilir. Yüzey ölçüm cihazının dahili şarj edilebilir pili, mikro USB arayüzü aracılığıyla şarj edilebilir. Yazılım, özellikle ölçüm serileri söz konusu olduğunda uygundur. Ölçüm verileri yazılıma aktarılarak doğrudan ekranda değerlendirilebilir. Yüzey ölçüm cihazında sensörü dış etkilerden koruyan ve yüzey ölçüm cihazına kolay bir şekilde vidalanabilen koruyucu kapak bulunur. Yüzey standardı ve kalibrasyon plakası da yüzey ölçüm cihazının teslimat içeriğine dahildir ve ölçüm sonuçlarının doğruluğunun kontrol edilmesini sağlar. Pürüzlülük ölçümü sırasında pürüzlülüğün belirlenmesi için farklı teknolojiler ve farklı yüzey ölçüm cihazları kullanılır. Temaslı ve temassız ölçüm yöntemleri arasında büyük bir fark vardır ve bu iki farklı yöntemde yüzey pürüzlülüğü parametrelerinin belirlenmesine yönelik farklı yaklaşımlar uygulanır. Bu nedenle, temaslı ölçüm gerçekleştiren bir yüzey ölçüm cihazı, tek yollu bir tarama sistemi, iki yollu bir tarama sistemi ya da referans düzlemi tarama sistemi ile çalışabilir. Yüzey ölçüm cihazı PCE-RT 1200, ISO 3274 ile uyumlu temas yöntemine göre çalışır. Bu, yüzey ölçüm cihazının sensör ucunun (elmas) test nesnesi yüzeyi üzerinde yatay yönde sabit bir hızda çekildiği bir yöntemdir. Sensör ucunun yatay yer değiştirmesi aynı anda dikey sapmasına neden olur. Bu kayma, yüzey ölçüm cihazındaki endüktif yer değiştirme ölçümü ile kaydedilir ve test nesnesinin yüzey profiline karşılık gelir. Böylece, yüzey ölçüm cihazı, yüzey profilini ve şekildeki sapmaları algılar ve buna göre pürüzlülük parametrelerini ve profillerini hesaplar. Pürüzlülük parametrelerinin tespitinde sensör ucu da önemli bir parametredir. Yüzey ölçüm cihazı, elmas sensörün seçilen uç açısına ve yarıçapına bağlı olarak yüzey profilini az ya da çok hassas bir şekilde görüntüleyebilir. Geniş bir açıda ve geniş bir yarıçapta, elmas ucu sadece daha kaba girintileri, olukları ve oyukları algılar; açı ne kadar keskin ve yarıçap ne kadar küçük olursa elmas profil düzensizliğine o kadar derin nüfuz edebilir ve yüzey profilinin doğru bir şekilde görüntülenmesini sağlayabilir. Bu durum, yüzey ölçüm cihazı seçerken de dikkate alınmalıdır. Sivri elmaslı ve küçük yarıçaplı bir yüzey ölçüm cihazı, daha künt geometrili bir yüzey ölçüm cihazına göre aşınmaya ve kırılmaya karşı çok daha hassastır. Yüzey kontrolünde düzenli kullanım için 90° tepe açılı ve 5 µm tepe yarıçapı bulunan PCE markalı bir yüzey ölçüm cihazı, sağlam ve düşük aşınma dayanıklılığı ile hassasiyet sınıfı 2’ye göre hassas pürüzlülük parametresi tespiti gerçekleştirilmesini sağlar. Yüzey ölçüm cihazı, DIN ISO 5436’ya göre kalibre edilebilir. Rz = ortalama pürüzlülük derinliği Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük tek pürüzlülüğünün aritmetik ortalamasıdır. Ra = aritmetik ortalama pürüzlülüğü Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden daha küçüktür.
