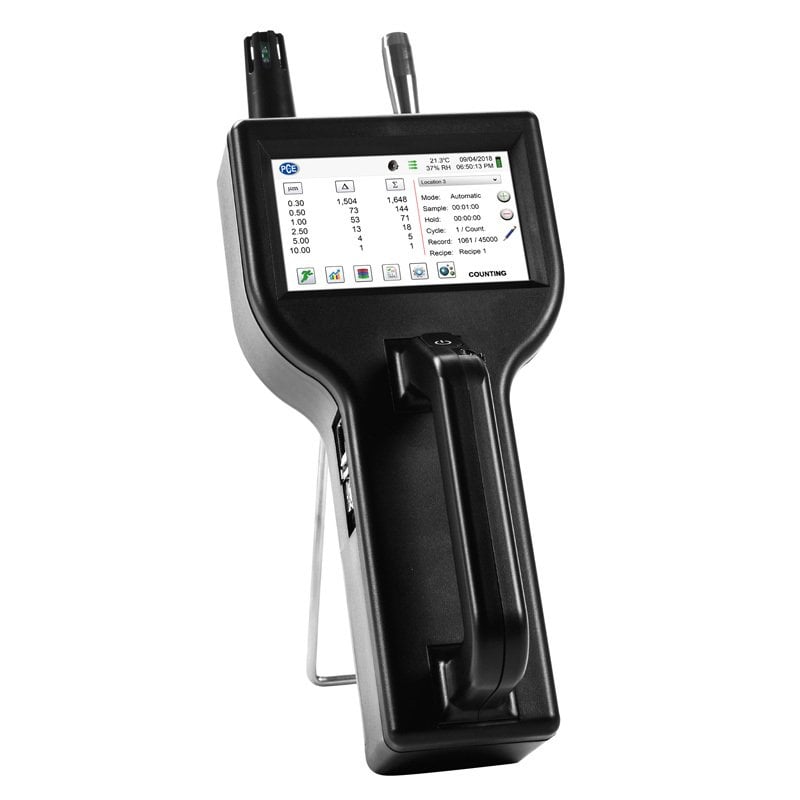

Profesyonel Toz/Partikül Ölçüm Cihazı PCE-PQC 10EU (Temiz Oda Sertifikalı)

Partikül Ölçüm Cihazı PCE-PQC 10EU 25 μm partikül boyutuna kadar ölçüm / 6 paralel ölçüm kanalı / Dahili hafıza / ISO 14644-1, EU GMP Ek I, FS 209E’ye göre raporlama / Kütle konsantrasyonunun µg/m³ cinsinden ekstrapolasyonu / Ethernet, USB ya da (opsiyonel) Wifi bağlantısı ISO 21501-4’e uygun olarak kalibre edilmiş partikül sayacı PCE-PQC 10EU ile gazlardaki partikül boyutu ve sayısı belirlenebilir. Bu tür partikül sayaçları genelde dağınık ışık yöntemine göre çalışan optik partikül sayaçlarıdır. Partikül sayacının temel bileşenleri ışık kaynağı ve dedektörlü ölçüm hücresidir. Partiküller, vakum pompası aracılığıyla emilir ve ölçüm haznesinden geçirilir. Prensipte bu bileşenler, ölçüm haznesinde partikül olmadığı sürece dedektöre ışık gelmeyecek şekilde ayarlanmıştır. Partikül ölçüm haznesinden geçtiğinde partikül boyutuna bağlı olarak dedektörde bir sinyal oluşmasına neden olan kırınım, saçılma ya da yansıma gibi optik etkiler ile ışık dedektöre doğru saptırılır. Partikül sayacı, dedektördeki sinyal gücü ile partikül boyutu arasındaki ilişkiyi belirleyebilmek için 14644-1 standardına göre temiz oda sınıflandırması gibi zorlu uygulamalar için ISO 21501-4 gerekliliklerine göre kalibre edilir. ISO 21501-4, farklı partikül sayacı modellerinin ölçüm sonuçlarının hassasiyetini ve karşılaştırılabilirliğini sağlamak amacıyla uluslararası düzeyde oluşturulmuş bir standarttır. ISO 215501-4, karşılaştırması anlamlı sonuçlar sağlayan her bir kanalın boyut kalibrasyonu (size calibration), karşılık gelen kanal hatası (false count rate), sayma verimliliği (counting efficiency) ve boyut çözünürlüğü (size resolution) gibi çeşitli parametreler içerir. Buna ek olarak, vakum pompasının performansını değerlendirmek için partikül sayacındaki örnekleme akış hızı da kontrol edilir. ISO 21501-4’e göre kalibrasyon için temel gereksinim, darbe yüksekliği analizörünün (PHA) bulunmasıdır. Bu analizörün ya doğrudan partikül sayacına entegre edilmesi ya da partikül sayacına bağlanarak sinyal kuvvetini ve ham sinyallerini kanallarda tek tek analiz etmesi gerekir. Ancak bu şekilde kanalların kalibrasyonu ve gerekli ayarlaması yapılabilir. PCE Instruments tarafından sunulan PCE-PQC serisi partikül sayacı modelleri, ISO 21501-4’e göre kalibrasyon için yukarıda belirtilen tüm gereklilikler ile uyumludur. PCE-PQC serisinde yer alan tüm partikül sayacı modelleri 4.3 inç renkli dokunmatik ekran ile çalışır. Partikül sayacı ile elde edilen ölçüm verileri, hafızada kaydedilebileceği gibi yazılım kullanılarak değerlendirilebilir ve ISO14644-1 ya da EU GMP raporlama formatında görüntülenebilir. Partikül sayacı, 0.3 … 25 μm aralığındaki partikül boyutunu tespit edebilir ve kütle konsantrasyonunu belirleyebilir. Partikül sayacında otomatik akış hızı kontrollü dahili vakum pompası bulunur. Partikül sayacı, harici bir güç kaynağına bağlanarak çalışır. Uygulama alanları İnce toz, orman yangınları, volkanik patlamalar, deniz tuzu, bitki ve hatta mikroorganizma gibi doğal kaynaklardan meydana gelir. Günümüzde ise artan endüstrileşme nedeniyle partikül madde emisyonları da artmaktadır. Trafik, enerji üretimi, tarım ve endüstri yoluyla ince toz seviyeleri yoğun bir şekilde artmaktadır. Kaynağı doğal olsun ya da olmasın pek çok alanda artan partikül konsantrasyonu ya da partikül varlığı zararlıdır. ISO 21501-4’e göre kalibre edilmiş partikül sayacı, temiz odaların izlenmesi, temiz oda yeterliliği ya da kontrolü ve besleme havası ve egzoz havası sistemlerinde izleme gibi temiz oda teknolojisindeki sayısız uygulama için uygundur. Buna ek olarak, ISO 21501-4’e göre kalibre edilmiş partikül sayacı, çevre ölçüm teknolojisi, bina yenileme ya da elektronik bileşenlerin endüstriyel üretimi ve ilaç endüstrisi alanında ürün kalitesini ve proses güvenilirliğini garanti eder.

Bağıl nem
Ölçüm aralığı	15 ... 90 %
Hassasiyet	± % 2 n.o.
Partikül
Ölçüm aralığı	0,3 ... 25 µm
Ölçüm kanalı boyutları	0,3, 0,5, 1,0, 2,5, 5,0, 10,0
Sayım verimliliği	JIS'e göre 0,3 µm'de % 50, >0,45 µm'de % 100
Akış hızı	2,83 l/dk
Sıcaklık
Ölçüm aralığı	0 ... 50 °C
Hassasiyet	± 0,5 °C
Genel teknik bilgiler
Ekran tipi	Renkli dokunmatik ekran
Ekran boyutu	4,3 İnç
Kayıt alanı	Dahili hafıza
Hafıza kapasitesi	45000 Veri kayıtları
Hafıza kapasitesi (ek bilgi)	Partikül sayımı, sıcaklık ve nem, konumlar ve zamanlardan oluşan halka bellek
Kayıt aralığı	1 sn
Kayıt aralığı	99 dk.
Veri arayüzü	Ethernet, USB, USB-B
Standart(lar)	ISO 21501-4, JIS B9921.
Sensör	Sıcaklık
Çalışma süresi	10 saat
Menü dili	İngilizce (ABD)
Güç kaynağı	110 ... 240 V AC 50/60 Hz
Konektör tipi	Cihaz Europlug
Akü / Batarya	1 x 10,8 V dahili , Lityum-iyon pil
Pil kapasitesi	5200 mAh
Çalışma koşulları	5 ... 40 °C , 0 ... 95 % n.o.
Depolama koşulları	0 ... 50 °C , 0 ... 98 % n.o.
Boyutlar ( U x G x Y )	254 x 129 x 114 mm
