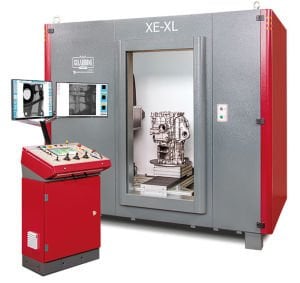

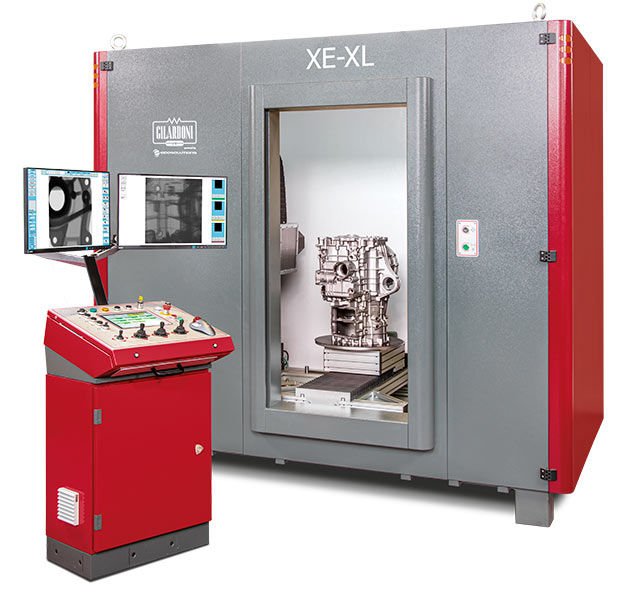

XE-XL, tüm x-ray sistemlerimizi ayıran çok yönlülük ve modülerlik özelliklerini korurken Gilardoni’nin en geniş sistemidir.
Geniş muayene alanı ve 225 kV’a kadar koruma sağlayan kurşun kalkanı, onu geniş boyutlardaki nesnelerin geniş bir yelpazede muayenesi için uygun hale getirir.
Temel konfigürasyonunda 160 kV veya 225 kV X-ışınları MINIFOCUS kaynağı ile donatılmıştır, ancak küçük bileşenlerde veya birkaç mikronluk ayrıntılarda yüksek çözünürlüklü analiz için aynı zamanda bir X-ışınları MICROFOCUS kaynağı ile donatılabilir.
Görüntü alımında dijital panelin kullanılması, son teknoloji işleme yazılımları ve özel filtreler kullanılarak yüksek kaliteli görüntüler elde edilebilmektedir.
Mutlak çok turlu kodlayıcılara sahip sağlam 7 eksenli manipülasyon sistemi, kapatma veya sistem kurtarma sonrasında ekipmanın sıfırlanmadan kullanılmasına olanak tanır.
X-WIDE VIEW ek fonksiyonu, 8” sensörlerde bile görüş alanını 16”a kadar genişletmeyi sağlar.
Bu model, en çeşitli ihtiyaçları karşılamak için muayene alanının artırılmasına olanak tanıyan olası özelleştirmeler için özellikle uygundur.
GÜÇLÜ YÖNLER
- Esneklik
- Modülerlik
- Yüksek görüntü kalitesi
- Gelişmiş manipülatör
- Kolay yükleme
- Dokunmatik ekranlı kolay programlanabilir kontrol yazılımı
- Özel monitörde standart görüntü işleme yazılımı
- Düşük bakım
- Operatör güvenliği
- Geniş muayene alanı
- Şirket bilgi sistemleriyle bağlantı
- 225 kV’a kadar kullanım için standart kurşun ekranlama
ÖZELLİKLER
PENETRASYON
160 mm’ye kadar Al (veya 30 mm Fe)
DENETLENEBİLİR HACİM
Ø 1000 mm x Y 1500 mm’ye kadar (Ø 1200 mm x Y 2000 mm için XE-XXL versiyonu mevcuttur)
YÜKLENEBİLİR AĞIRLIK
120 kg’a kadar (talep üzerine artırılabilir)
ŞUNLARLA DONANIMLIDIR
• Minifokus kaynağı 160 kV veya 225 kV
• Ek mikrofokus kaynağı 150 kV
• 16 inçe kadar düz panel
UYGULAMALAR
Birden fazla sektörde kullanıma uygundur:
- Otomotiv
- Havacılık ve Uzay
- Dökümhane
- Borulama
- Kaynak
- Lastik
- Plastik
- Elektronik
- Araştırma
- Tersine mühendislik
KONTROL YAZILIMI
Aşağıdaki işlevlere sahip komple sistem teşhisi için özel yazılım:
- Alarm kontrolü
- X-ışını jeneratörü yönetimi
- X-ışını dedektörü izleme
- Otomatik sensör ayarlama
NDT SCANNER, en son nesil donanım platformuna sahiptir ve basitleştirilmiş kullanıcı arayüzü sayesinde kullanımı son derece kolaydır. Test edilen nesneler, operatörün göz yorgunluğunu en aza indirmek için yüksek çözünürlüklü 24 inç LCD monitörlerde görüntülenir.
TİPİK UYGULAMALAR
- Ürün anomalilerinin tespiti
- Gıdalardaki kirletici maddelerin (metal, cam, taş vb.) tespiti
- Kapların (örneğin: çikolata kutuları) doğru doldurulmasının test edilmesi
- Bileşenlerin doğru konumlandırılmasının doğrulanması
- Hafif alaşımlı ürünlerin NDT (Tahribatsız Muayene)
