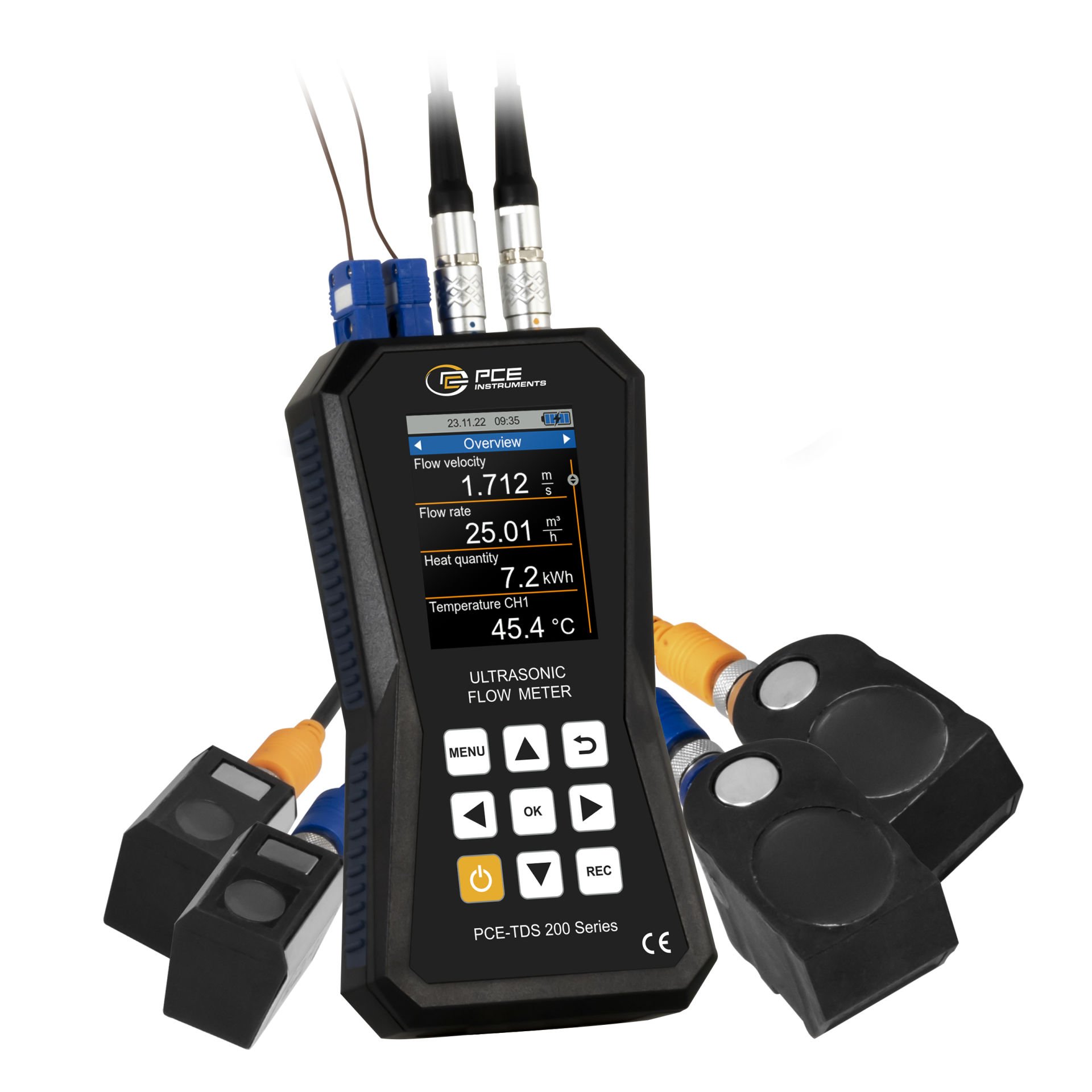

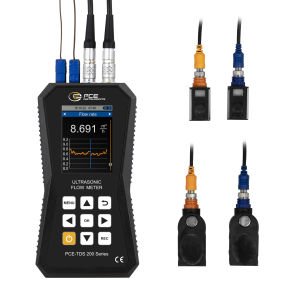

Ultrasonik Akış Ölçüm Cihazı PCE-TDS 200+ SM

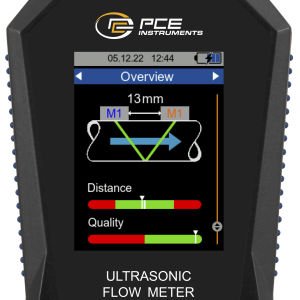

Ultrasonik Akış Ölçüm Cihazı PCE-TDS 200+ SM’nin ölçüm aralığı ± 32 m/s’dir. Ultrasonik Akış Ölçüm Cihazı, DN ≥50 boru çapı için ölçüm değerinin ± % 1.5’i; DN <50 boru çapı için ölçüm değerinin ± % 3.5’i hassasiyet ve ölçüm değerinin ± % 0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin Ultrasonik Akış Ölçüm Cihazına takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, Ultrasonik Akış Ölçüm Cihazının sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, Ultrasonik Akış Ölçüm Cihazı sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Ultrasonik Akış Ölçüm Cihazı ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Ultrasonik Akış Ölçüm Cihazı, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır. Ultrasonik Akış Ölçüm Cihazının data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Ultrasonik Akış Ölçüm Cihazı için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Ultrasonik Akış Ölçüm Cihazının bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, Ultrasonik Akış Ölçüm Cihazının 32 GB dahili belleğinde kaydedilir. Ultrasonik Akış Ölçüm Cihazında 10 milyon ölçüm noktası kaydedilebilir. Opsiyonel yazılım kullanılarak Ultrasonik Akış Ölçüm Cihazında kaydedilen ölçüm değerleri okunabilir. Ultrasonik Akış Ölçüm Cihazı ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik Akış Ölçüm Cihazı, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak Ultrasonik Akış Ölçüm Cihazı ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür. Ultrasonik Akış Ölçüm Cihazı ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik Akış Ölçüm Cihazının iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik Akış Ölçüm Cihazı, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Ultrasonik Akış Ölçüm Cihazı, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, Ultrasonik Akış Ölçüm Cihazı, ısıtma sistemlerinin denetiminde kullanılabilir. Ultrasonik Akış Ölçüm Cihazının renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik Akış Ölçüm Cihazı için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur. PCE-TDS 200 S SENSOR DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir boyuta ve - 30 … + 160 °C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Ultrasonik Akış Ölçüm Cihazının sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir. PCE-TDS 200 M SENSOR DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti orta büyüklükteki borularda akış ölçümü için uygundur. Ultrasonik Akış Ölçüm Cihazının sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile boruya monte edilebilir. Sıcaklık direnci - 30 … + 160 °C arasındadır.
